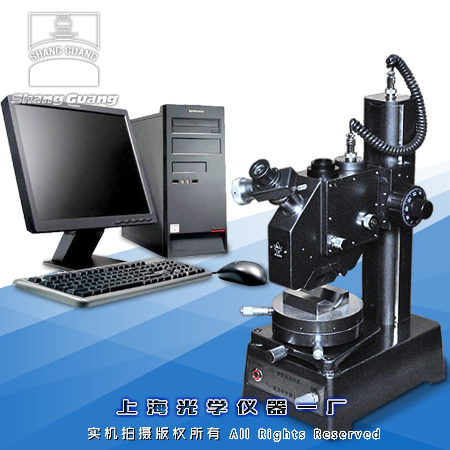

■產品簡介9J-PC光切法測量軟件是我廠我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點的一款專門用于光切法顯微鏡9J上面的軟件。軟件采用USB2.0標準接口和傳統的采集卡對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊鼠標可自動換算出相對應的Ra、Rz、Ry、值，測量方便，減少了人為誤差，大大提高了測量精度■軟件特點Ø本系統符合JJG77-2006中華人民共和國國家計量技術規范標準。Ø本系統享有獨家版權資格，已在國家版權局登記注冊。登記號：2013SR039588Ø本系統具有國家級計量證書，保證測量系統的精確度和有效度。■軟件功能1.軟件配備高清低噪度數字相機,可實現數字型號和模擬型號自由切換，能拍攝高質量圖片。滿足不同用戶的需求。2.本軟件有圖片縮、放功能，可以更準確找到清晰的圖像邊緣，易操作。大大減少人為測量誤差。更準確的得出檢測的數據。3.Ra、Rz、Ry、s值測量重復性≤1%4.可以測量出樣品的個體參數，并自動生成曲線圖。5.軟件有強大的數據處理功能，通過個體參數可以自動換算出Ra、Rz、Ry、s值。免除用戶復雜的計算步驟，簡便、快捷、準確的得出結果。6.軟件自動生成測試報告，并可以word文檔保存以便以后調用。個體參數也可以以word文檔和Excel文檔保存。■儀器參數：1.測量范圍不平度平均高度值(微米):>0.8-1.6、>1.6-6.3、>6.3-20、>20-802.表面光潔度(級別):9、8-7、6-5、4-33.所需物鏡：60X/N.A.0.55、30X/0.40、14X/0.20、7X/0.124.總放大倍數：510X、260X、120X、60X5.物鏡組件工作距離:0.04、0.2、2.5、9.56.視場:0.3、0.6、1.3、2.57.攝影裝置放大倍數：約6倍8.測量不平度范圍：(0.8-80)微米9.不平寬度：用測微目鏡：0.7微米-2.5毫米用座標工作臺：(0.01-13)毫米10.調焦：同軸粗微調升降10.儀器重量約：23公斤11.外形尺寸:約180×290×470■儀器成套性1.儀器主體：1臺2.測微目鏡：1只3.座標工作臺：1件4.V型塊：1件5.標準刻尺(連盒)：1件6.7倍物鏡：1組7.14倍物鏡：1組8.30倍物鏡：1組9.60倍物鏡：1組10.YH-3001數字?jǐn)z像頭：1只11.光切法測量系統：1套12.測微尺：1塊13.可調變壓器：1只14.LED照明裝置：1套（在主機上）15.合格證、保修卡、使用說明書：1份

……………

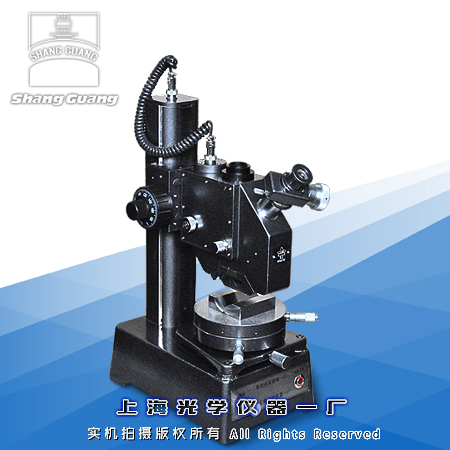

　　顯微鏡9J是以光切測量另件加工表面的微觀不平度。其能判國家標準GB1031-68所規定▽3-▽9級表面光潔度。（表面粗糙度12.5-0.2）對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。

……………
